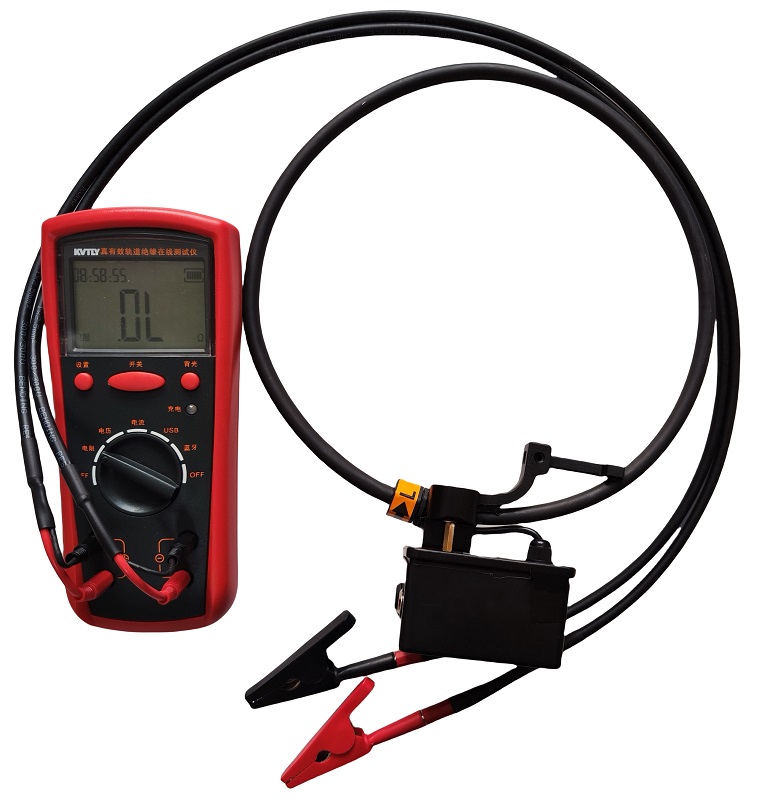

KVJY-Z型真有效軌道絕緣在線測試儀
本測試儀摒棄了上一代產品的設計缺陷，克服上一代產品對絕緣測量的不準確性。按照新的“JJF（CR）049-2022軌道絕緣測量?jī)x校準規范”測量原理設計，摒除了大地電阻和表面電阻對測量結果的影響，測出真有效值軌道絕緣值。
通過在被測軌道絕緣兩端加入高頻信號發生器產生的高頻交流信號，并同時采集軌道絕緣兩端的信號，通過測試儀內部的濾波處理電路，進行濾波變換分析，濾除牽引電流回流及軌道各種頻率信號（如5Hz～3000Hz等），分離出能夠表征絕緣電阻變化的有效信號分量來，通過分析高頻交流信號在軌道絕緣上產生的阻抗，并直接顯示出絕緣真有效電阻值。
技術指標：1、周圍空氣溫度：-30℃～+70℃
2、周圍空氣相對濕度：不大于80%（+25℃）
3、測量范圍0～120Ω 電阻測量誤差：-5-0%;120～200Ω 電阻測量誤差：±10%
4、輸入阻抗：＞200KΩ
5、電阻顯示分辨率：0～10Ω為0.01Ω；10～200為0.1Ω
